一、產品簡介

根據輥子的數量，輥式破碎機可分為單輥、雙輥（或稱‘對輥’）、多輥破碎機，其中，對輥較為常見。山友重工自主研發生產的2PG系列液壓輥式破碎機就是對輥破的一種。它適用于進料粒度小于80mm、成品粒度要求50μm-20mm的細碎作業，可破碎強度≤160MPa的物料。在煤炭行業，經常用對輥破來破碎原煤，原煤只要經過除鐵、除雜、無須除矸、便可直接進行破碎，破碎出的物料，粒度均勻，碎率低，從而簡化了選煤工藝，降低了投資和生產成本。

1、外觀形狀

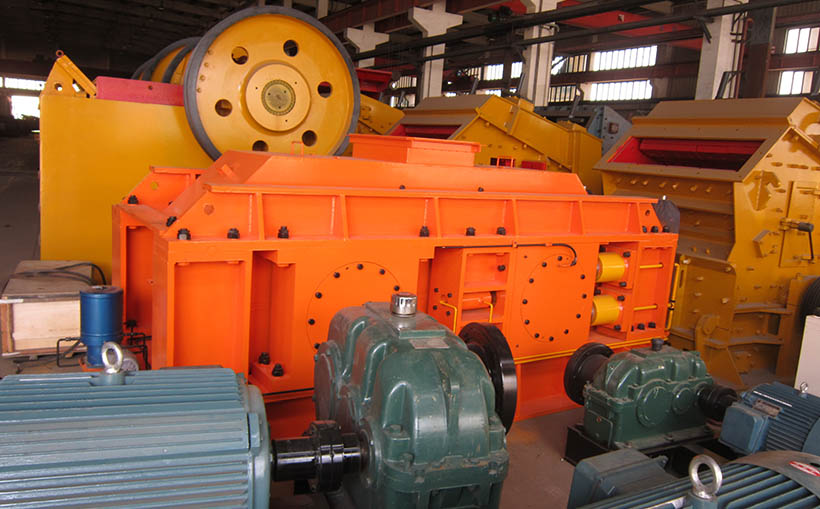

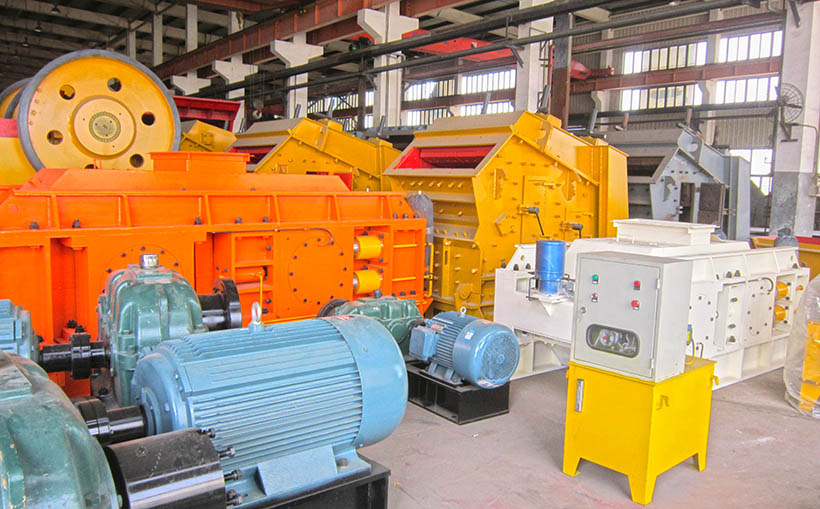

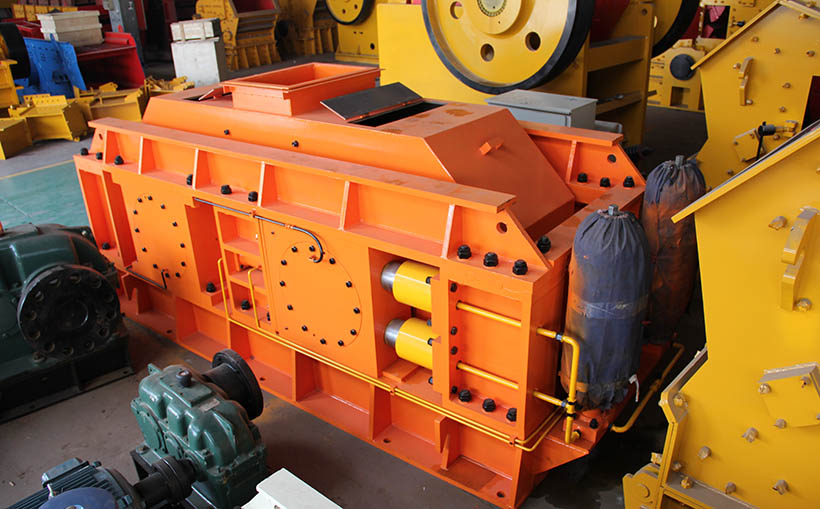

對輥破碎機主要由輥輪、輥輪支撐裝置、壓緊和調節裝置、再加上驅動裝置組成，液壓輥式破碎機在多加了一個液壓系統（保護裝置）。下面上山友重工工廠生產的對輥式破碎機：

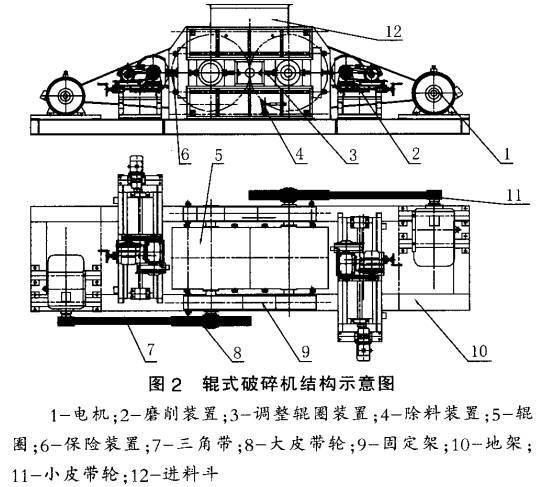

至于內部結構，或者說是產品剖析圖，看下圖：

2、工作原理

對輥破的工作原理比較簡單，整個破碎過程，簡單表述如下：

• ①兩個電動機的帶動兩個輥子作相向轉動；

• ②當破碎物料落入兩個輥子之間時，就會被擠壓破碎；

• ③因?qū)伿狡扑闄C(jī)的輥子是光面的，因此不僅具有壓碎的作用，而且還有研磨的功能；

• ④破碎后的小顆粒沿著輥子旋轉的切線，通過兩輥軸的間隙，向下方拋出；

值得一提的是：

• 當遇到不可破碎物料（如鐵塊）時，液壓對輥破中的液壓系統就會作用自動退讓，使輥子間隙增大，吐出（排出）不可破碎物料，從而起到保護機器不受損壞的作用；

• 調整兩輥子的間隙，可以控制產品的最大排料粒度（成品料粒度大?。?；

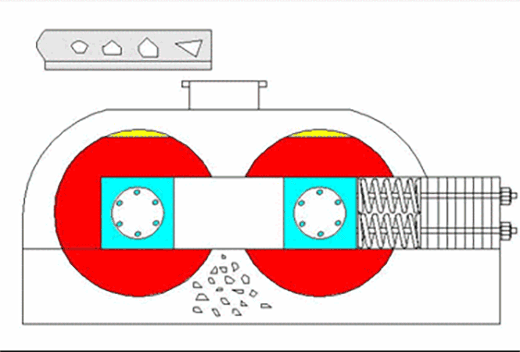

下面是（雙輥）對輥式破碎機的工作原理的gif動圖：

3、應用場景

• 破碎范圍：可破碎強度≤160MPa的物料，且出料粒度可以非常細，平均達到九成成品料粒度≤3mm以下；

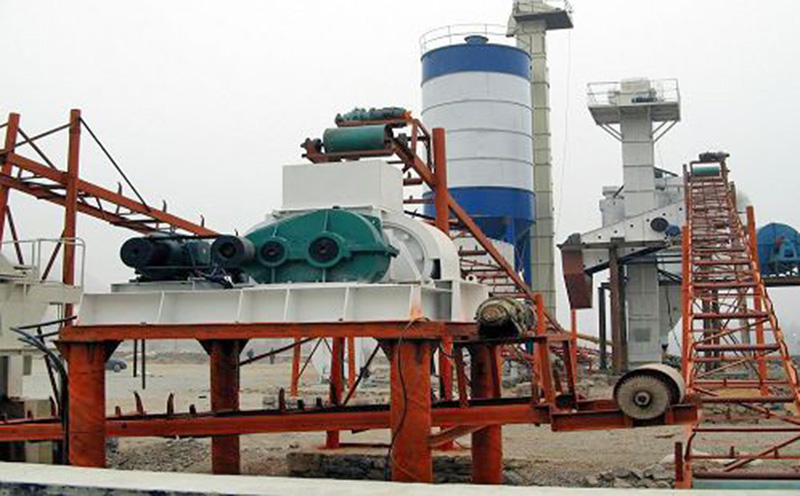

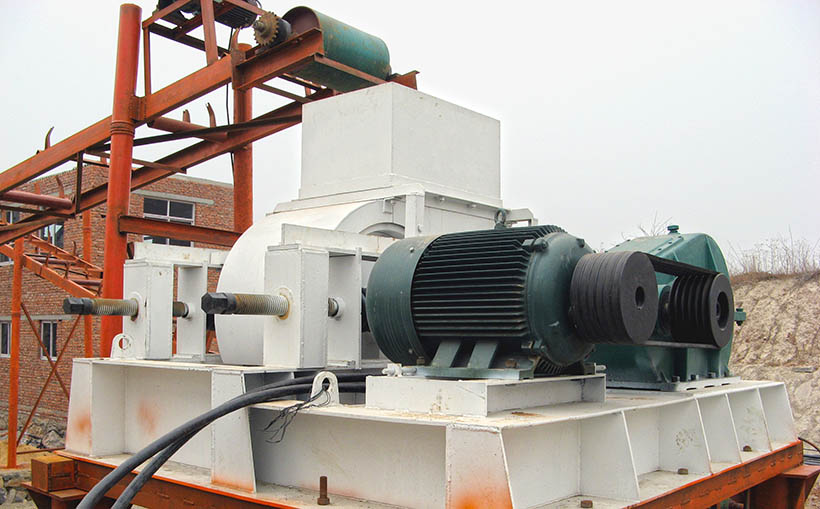

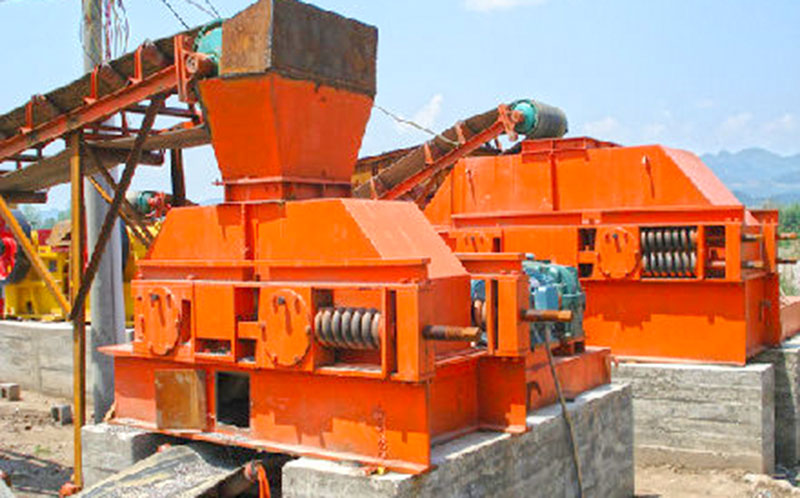

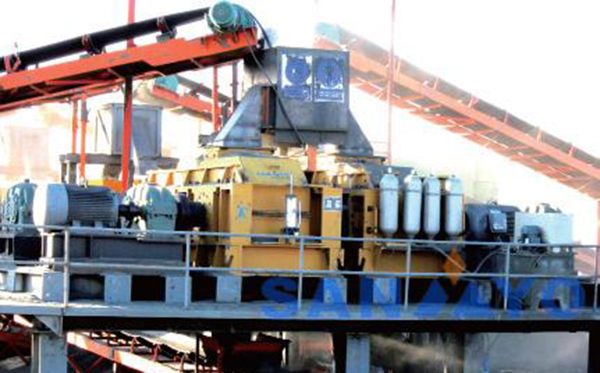

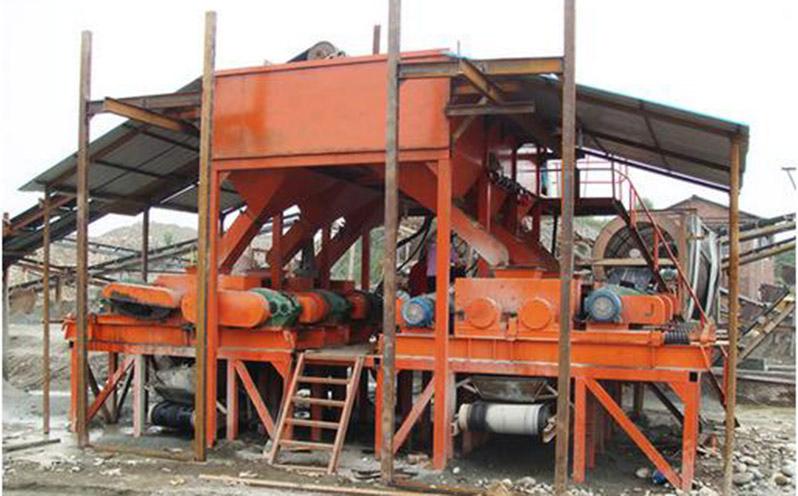

• 常用場景：①鵝卵石、建筑垃圾人工制沙；②礦業（煤礦）細碎鐵礦石、石英石；③陶瓷行業破碎原材料等。

• 適用行業：包括水泥、化工、電力、礦山、冶金、建材、耐火材料、煤礦等行業領域。
